শেল: স্ট্রাকচারাল শীট মেটাল অংশগুলি উচ্চ-মানের ইস্পাত প্লেট দিয়ে তৈরি, এবং পৃষ্ঠগুলি সমস্ত ইলেক্ট্রোস্ট্যাটিকভাবে ফসফেটেড এবং আমদানি করা স্বয়ংক্রিয় স্প্রে করার সরঞ্জাম দিয়ে স্প্রে করা হয়, যার শক্তিশালী জারা প্রতিরোধ ক্ষমতা রয়েছে এবং বিভিন্ন ব্যবহারের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।
ইউনিটের পরিষেবা জীবন জুড়ে ভাল পৃষ্ঠের গুণমান নিশ্চিত করতে। অ্যালুমিনিয়াম বা স্টেইনলেস স্টীল শেল ব্যবহারকারীর প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
জলের ট্রে: ডিফ্রোস্টিং জলের মসৃণ স্রাব সহজতর করার জন্য, ভাসমান জল এড়াতে এবং জলের ট্রেতে জল জমে থাকা রোধ করার জন্য একটি তির্যক কোণ দিয়ে ডিজাইন করা হয়েছে৷
তাপ বিনিময় নল: উচ্চ তাপ স্থানান্তর দক্ষতার জন্য উচ্চ উচ্চ দাঁতযুক্ত অভ্যন্তরীণভাবে থ্রেডেড কপার টিউব নির্বাচন করা হয়।
পাখনা: একেবারে নতুন সাইন ওয়েভ হাইড্রোফিলিক অ্যালুমিনিয়াম ফিনগুলি গ্রহণ করা, বায়ুর ব্যাঘাত বাড়ানো, তাপ স্থানান্তর সহগকে শক্তিশালী করা এবং তাপ স্থানান্তর কর্মক্ষমতা ব্যাপকভাবে উন্নত করা;
পাখা: উচ্চ স্ট্যাটিক চাপ, বিশেষভাবে কাস্টমাইজড উচ্চ-শক্তি বহিরাগত রটার অক্ষীয় প্রবাহ ফ্যান, উচ্চ আর্দ্রতা পরিবেশের জন্য উপযুক্ত, উচ্চ দক্ষতা, কম শক্তি খরচ, জলরোধী এবং ধুলোরোধী, চমৎকার কর্মক্ষমতা সহ; ফ্যান কারখানা
পূর্বে স্ট্যাটিক এবং গতিশীল ভারসাম্য পরীক্ষা পাস;
ডিফ্রোস্টিং: কম-পাওয়ার স্টেইনলেস স্টীল ডিফ্রস্টিং ইলেকট্রিক হিটিং টিউবগুলিকে বেছে নেওয়া হয় এবং তাপ ক্ষয় এড়ানোর সময় দ্রুত ডিফ্রস্টিং গতি এবং পুঙ্খানুপুঙ্খ ডিফ্রস্টিংয়ের সাথে অনন্য এবং যুক্তিসঙ্গতভাবে সাজানো হয়।
বৈদ্যুতিক গরম করার টিউবগুলির পরিষেবা জীবন প্রসারিত করুন।
বৈদ্যুতিক সংযোগ বাক্স: জংশন বক্সে কম তাপমাত্রা প্রতিরোধ, জলরোধী এবং ধুলোরোধী বৈশিষ্ট্য, উচ্চ শিখা প্রতিবন্ধকতা রয়েছে এবং সহজ তারের এবং রক্ষণাবেক্ষণের জন্য সামনের দিকে ইনস্টল করা আছে।
পাখনা ব্যবধান: আদর্শ ব্যবধান হল 4.5 মিমি, 6 মিমি এবং 9 মিমি; ব্যবহারকারীর চাহিদা মেটাতে 12 মিমি এবং 18 মিমি কাস্টমাইজযোগ্য শীট ব্যবধান।
রেফ্রিজারেন্ট প্রকার: R404A রেফ্রিজারেন্ট নির্বাচন করা যেতে পারে, R507A, R22, R134A, R407C, এবং R410A ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
বাষ্পীভবনকারী:
1. অনন্য টিউব বান্ডেল বিন্যাস সম্পূর্ণরূপে মূল বিষয়গুলি বিবেচনা করে যেমন রেফ্রিজারেন্ট অবস্থার পরিবর্তন, প্রবাহের হার, চাপ হ্রাস, এবং বাষ্পীভবনের অবস্থার অধীনে বন্টন অভিন্নতা, যার ফলে বাষ্পীভবন পৃষ্ঠের কুলারের উচ্চ তাপ স্থানান্তর কর্মক্ষমতা হয়;
2. কাঁটা-আকৃতির চাঙ্গা তাপ স্থানান্তর অভ্যন্তরীণ থ্রেডেড তাপ বিনিময় টিউব সহ দক্ষ এবং কম্প্যাক্ট তাপ এক্সচেঞ্জার ডিজাইন;
3. হিট এক্সচেঞ্জ টিউব এবং হাইড্রোফিলিক অ্যালুমিনিয়াম ফিনগুলিকে যান্ত্রিকভাবে অ্যালুমিনিয়াম শীটগুলির সাথে শক্তভাবে বন্ধন কপার টিউবগুলিতে প্রসারিত করা হয়, যাতে সর্বোত্তম তাপ স্থানান্তর দক্ষতা অর্জন করা যায়।
4. বাষ্পীভবনের তরল বিভাজক এবং রেফ্রিজারেন্ট সার্কিট বিভিন্ন অ্যাপ্লিকেশন পরিবেশে তাপ বিনিময়ের সর্বোত্তম দক্ষতা নিশ্চিত করার জন্য অপ্টিমাইজ করা হয়েছে।
5. বায়ু প্রবাহের শর্ট সার্কিট প্রতিরোধ করতে উইন্ড ডিফ্লেক্টরের অনন্য নকশা তাপ এক্সচেঞ্জারের নীচে অবস্থিত৷

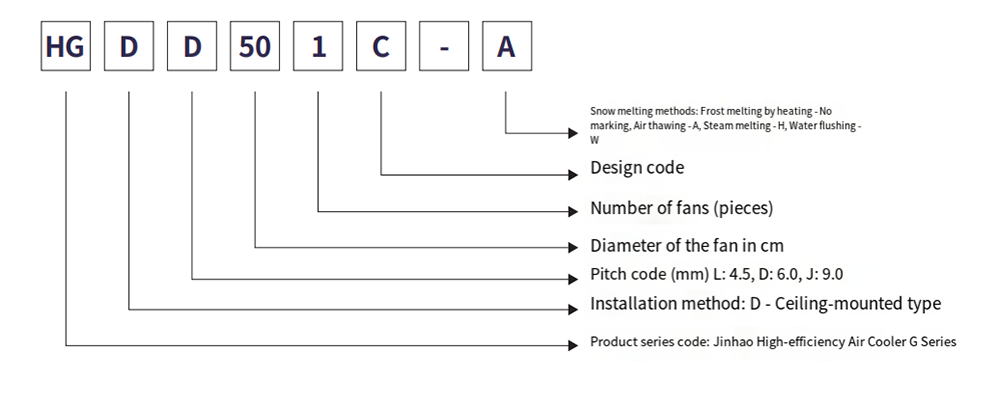

মডেল বর্ণনা
প্রযুক্তিগত প্যারামিটার টেবিল (R404ক)
বৈদ্যুতিক ফ্রস্ট সিলিংয়ের জন্য একটি উচ্চ-দক্ষতা এয়ার কুলারের প্রযুক্তিগত পরামিতি
ফিল্ম ব্যবধান: 4.5 মিমি
| মডেল | কুলিং ক্ষমতা কিলোওয়াট | টিউব ভলিউম | ফ্যান প্যারামিটার | তুষার গলিত বৈদ্যুতিক গরম | |||||
| Sগ1 | Sগ2 | dm² | ব্লেডের সংখ্যা x ব্যাস | পাওয়ার ডব্লিউ | বাতাসের পরিমাণ m³/ঘণ্টা | পরিসীমা মি | কুণ্ডলী kW* শাখা | জল প্যান kW*শাখা | |
| HজিDএল 501গ | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDএল501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGDএল 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602চ | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603চ | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633চ | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
প্রযুক্তিগত প্যারামিটার টেবিল (R404ক)
বৈদ্যুতিক ফ্রস্ট সিলিংয়ের জন্য একটি উচ্চ-দক্ষতা এয়ার কুলারের প্রযুক্তিগত পরামিতি
ফিল্ম ব্যবধান: 6.0 মিমি
| মডেল | কুলিং ক্ষমতা কিলোওয়াট | টিউব ভলিউম | ফ্যান প্যারামিটার | তুষার গলিত বৈদ্যুতিক গরম | ||||||
| Sগ1 | Sগ2 | SC3 | dm² | ব্লেডের সংখ্যা x ব্যাস | পাওয়ার ডব্লিউ | বাতাসের পরিমাণ m³/ঘণ্টা | পরিসীমা মি | কুণ্ডলী kW* শাখা | জল ট্রে kW*শাখা | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
প্রযুক্তিগত প্যারামিটার টেবিল (R404ক)
বৈদ্যুতিক ফ্রস্ট সিলিংয়ের জন্য একটি উচ্চ-দক্ষতা এয়ার কুলারের প্রযুক্তিগত পরামিতি
ফিল্ম ব্যবধান: 9.0 মিমি
| মডেল | কুলিং ক্ষমতা কিলোওয়াট | টিউব ভলিউম | ফ্যান প্যারামিটার | তুষার গলিত বৈদ্যুতিক গরম | ||||||
| SC3 | SC4 | SC5 | dm² | ব্লেডের সংখ্যা x ব্যাস | পাওয়ার ডব্লিউ | বাতাসের পরিমাণ m³/ঘণ্টা | পরিসীমা মি | কুণ্ডলী kW* শাখা | জল ট্রে kW*শাখা | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

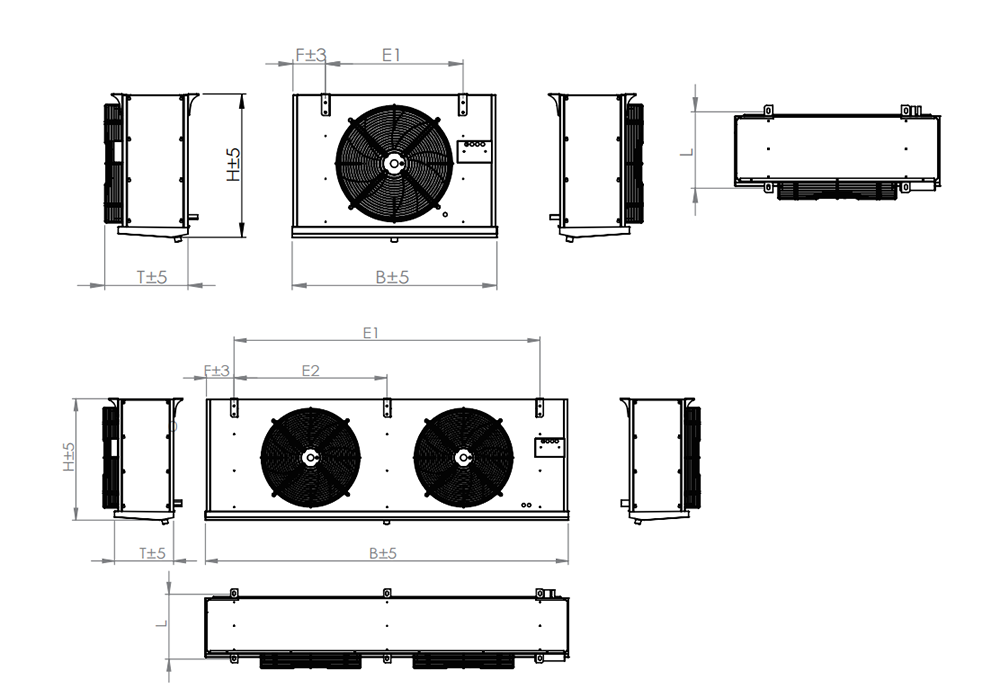

চেহারা এবং ইনস্টলেশন মাত্রা
চেহারা এবং ইনস্টলেশন মাত্রা of a high-efficiency electric frost ceiling air cooler
ফিল্ম ব্যবধান: 4.5 মিমি
| মডেল | ইন্টারফেস স্পেসিফিকেশন (মিমি) | মাত্রা খ*T*H | ইনস্টলেশন মাত্রা | ওজন | রূপরেখা মানচিত্র মার্কআপ | |||||
| ইনলেট/রিটার্ন টিউব | নিষ্কাশন/(ইঞ্চি) | LxWxH(মিমি) | L | E1 | E2 | E3 | F | চিকিৎসা ইতিহাস | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ক |
| HGDএল501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | ক |
| HGDL501E | Φ12/Φ22 | জি 1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | ক |
| HGDL601E | Φ16/Φ28 | জি 1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | ক |
| HGDL502D | Φ16/Φ35 | জি 1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | খ |
| HGDL552D | Φ16/Φ35 | জি 1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | খ |
| HGDL602D | Φ22/Φ42 | জি 1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | খ |
| HGDL602E | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | খ |
| HGDL602চ | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | খ |
| HGDL632D | Φ22/Φ42 | জি 1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | খ |
| HGDL632E | Φ22/Φ42 | জি 1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | খ |
| HGDL603চ | Φ25/Φ50 | জি 1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633চ | Φ25/Φ50 | জি 2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
চেহারা এবং ইনস্টলেশন মাত্রা
চেহারা এবং ইনস্টলেশন মাত্রা of a high-efficiency electric frost ceiling air cooler
ফিল্ম ব্যবধান: 6.0 মিমি
| মডেল | ইন্টারফেস স্পেসিফিকেশন (মিমি) | মাত্রা খ*T*H | ইনস্টলেশন মাত্রা | ওজন | রূপরেখা মানচিত্র মার্কআপ | |||||
| ইনলেট/রিটার্ন টিউব | নিষ্কাশন/(ইঞ্চি) | LxWxH(মিমি) | L | E1 | E2 | E3 | F | চিকিৎসা ইতিহাস | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | জি 1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | জি 1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | ক |
| HGDD502D | Φ16/Φ35 | জি 1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | খ |
| HGDD552D | Φ16/Φ35 | জি 1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | খ |
| HGDD602D | Φ22/Φ42 | জি 1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | খ |
| HGDD602E | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | খ |
| HGDD602F | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | খ |
| HGDD632D | Φ22/Φ42 | জি 1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | খ |
| HGDD632E | Φ22/Φ42 | জি 1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | খ |
| HGDD603F | Φ25/Φ50 | জি 1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | জি 2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
চেহারা এবং ইনস্টলেশন মাত্রা
চেহারা এবং ইনস্টলেশন মাত্রা of a high-efficiency electric frost ceiling air cooler
ফিল্ম ব্যবধান: 9.0 মিমি
| মডেল | ইন্টারফেস স্পেসিফিকেশন (মিমি) | মাত্রা খ*T*H | ইনস্টলেশন মাত্রা | ওজন | রূপরেখা মানচিত্র মার্কআপ | |||||
| ইনলেট/রিটার্ন টিউব | নিষ্কাশন/(ইঞ্চি) | LxWxH(মিমি) | L | E1 | E2 | E3 | F | চিকিৎসা ইতিহাস | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | জি 1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | জি 1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | ক |
| HGDJ502D | Φ16/Φ35 | জি 1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | খ |
| HGDJ552D | Φ16/Φ35 | জি 1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | খ |
| HGDJ602D | Φ22/Φ42 | জি 1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | খ |
| HGDJ602E | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | খ |
| HGDJ602F | Φ22/Φ42 | জি 1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | খ |
| HGDJ632D | Φ22/Φ42 | জি 1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | খ |
| HGDJ632E | Φ22/Φ42 | জি 1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | খ |
| HGDJ603F | Φ25/Φ50 | জি 1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | জি 2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
দ্রষ্টব্য 1: ডিজাইন স্ট্যান্ডার্ড:
| স্ট্যান্ডার্ড তাপ স্থানান্তর শর্তাবলী | ইনলেট বায়ু তাপমাত্রা | বাষ্পীভবন তাপমাত্রা | আপেক্ষিক তাপমাত্রা | আপেক্ষিক তাপমাত্রা | সুপারহিট |
| Sগ1 | 10℃ | 0℃ | ৮৫% | 1.35 | 6.5K |
| Sগ2 | 0℃ | -8℃ | ৮৫% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3.9K |
দ্রষ্টব্য 2: রেফ্রিজারেন্টের জন্য রূপান্তর ফ্যাক্টর
| রেফ্রিজারেন্টস | অপারেটিং শর্তাবলী | R22 | R404A | R507 | R134a |
| সংশোধন ফ্যাক্টর | Sগ1 | 0.95 | 1 | 1 | 0.93 |
| সংশোধন ফ্যাক্টর | Sগ2 | 0.95 | 1 | 1 | 0.91 |
| সংশোধন ফ্যাক্টর | SC3 | 0.95 | 1 | 1 | 0.85 |
